سرکابل پلاگین

از سرکابل پلاگین جهت اتصال کابل به تجهیزات مجهز به بوشینگ ، مانند تابلوها،Switchgear، ترانسفورمرها و پست های Compact استفاده  می شود بدنه این سرکابل ها از  جنس EPDM بوده و به صوت یک پارچه ساخته شده که این موضوع باعث سهولت در نصب می گردد.اين سرکابلها در آمپراژهاي  مختلف تا ولتاژ 36 کیلو ولت  طراحي شده اند و ساختار آنها به گونه اي است که گستره وسيعي از سايزهاي کابل را پوشش مي دهند..

مزایا و ویژگی ها

از جمله خصوصیات این محصول میتوان به :

• کاملا عایق  و قابل لمس
• مقاومت بالا در مقابل اتصال کوتاه
• قابليت نصب به صورت هاي افقي، عمودي و وارونه
• قابل استفاده به صورت خشک و بدون نياز به روغن عايق کننده
• قابليت قطع سريع
• پوشش چند سایز کابل مختلف
•  آماده بودن قطعات و سهولت کاربري در نصب

نحوه ی انتخاب سرکابل پلاگین

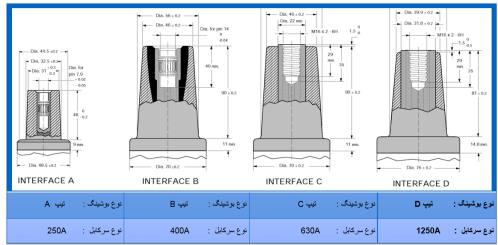

جهت انتخاب یک سرکابل پلاگین ابتدا می بایست نوع بوشینگ محل اتصال را به صورت دقیق بررسی نماییم. بوشینگ ها سرکابل پلاگین در 4 نوع A, B, C , D (به ترتیب 250A, 400A, 630A, 1250A) وجود دارند.  جهت نصب سرکابل به تجهیز باید حتما سرکابل و بوشینگ با یکدیگر در تطابق باشند. در غیر این صورت امکان نصب وجود نخواهد داشت. در شکل زیر  ابعاد و مشخصات 4 نوع بوشینگ نمایش داده شده است.

بوشینگ های تیپ A و B  به صورت سوکتی بوده که سرکابل به وسیله یک نگهدارنده به بوشین متصل می شود. اما  تیپ C و D داخل بوشینگ داری رزوه می باشد و کابلشو به وسیله پیچ بر روی بوشینک نصب می گردد و این پیچ سرکابل راا بر روی بوشینگ نگه می دارد. دو تیپ A(250A) وB(630A) آمپر در ایران بیشترین استفاده را دارد.

سرکابل پلاگین (250A)

این نوع سرکابل ها به دو صورت زانویی(چپقی) وموجود می باشد. در تصاویر زیر این دو نوع سرکابل، و بوشینگ نوع A نمایش داده شده است.

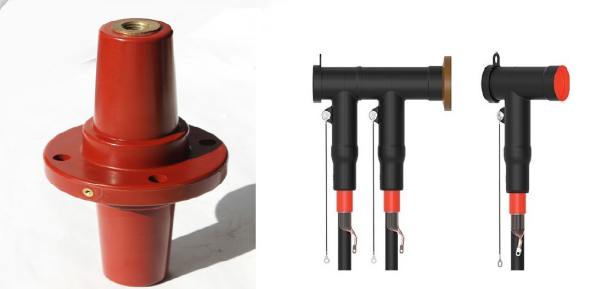

سرکابل پلاگین نوع (630A)

این سرکابل نیز به دو دسته  اصلی و انشعابی تقسیم بندی می شود. اگر بخواهیم از بوشینگ  دو  یا چند انشعاب بگیریم، از سرکابل انشعابی استفاده میکنیم.

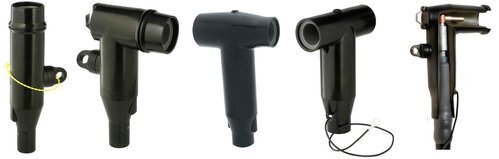

انواع سرکابل
